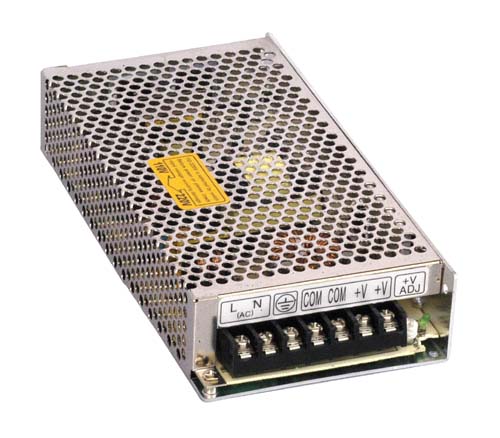

 S-120
  • 低价格、高可靠

  • 105℃输出电容器

  • 全球适用AC输入电压

  • 效率高、工作温度低

  • 软启动电流、有效降低AC输入冲击

  • 体积小、重量轻

  • 100%满负荷烧机测试

  • 内装EMI滤波器、纹波极小



型号

性能
S-120-3 S-120-5 S-120-7.5 S-120-12 S-120-15 S-120-24 S-120-27 S-120-48
直流输出电压 3V 5V 7.5V 12V 15V 24V 27V 48V
输出电压容差(注2) ±2% ±2% ±1% ±1% ±1% ±1% ±1% ±1%
额定输出电流 22A 22A 16A 10A 8A 5A 4.4A 2.2A
输出电流范围 0-20A 0-20A 0-13.6A 0-8.5A 0-6.7A 0-4.5A 0-3.7A 0-2A
纹波及噪音(注3) 100mVp-p 75mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p
进线稳定度(注4) ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2%
负载稳定度(注5) ±0.5% ±1% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2%
直流输出功率 66W 120W 120W 120W 120W 120W 119W 120W
效率 70% 78% 80% 81% 81% 84% 84% 84%
直流电压可调范围 2.85-3.3V 4.75-5.5V 6.75-8.25V 10.8-13.2V 13.5-16.5V 21.6-26.4V 26-32V 43.2-52.8V
输入电压范围 85~132VAC/180~264VAC开关选择47~63Hz;255-370VDC
输入电流 2.4A/115V     1.2A/230V
冲击电流 冷启动电流 30A/115V 60A/230V
漏电流 <1mA/240VAC
过载保护 类型:切断输出 复位:自动恢复
过电压保护 ……
高温保护 ……
温度系数 ±0.03%℃(0~50℃)
启动、上升、保持时间 200ms,100ms,30ms
抗震性 10~500Hz,2G 10min./1周期,时长60分,各轴
耐压性

输入输出间:1.5KVAC,输入外壳:1.5KVAC,输出外壳:0.5KVAC

隔离电阻 输入输出间,输入与外壳,输出与外壳:500VAC/100M Ohms
工作温度、湿度 -10℃~+60℃,20%~90%RH
存储温度、温度 -20℃~+85℃,10%~95RH
外形尺寸 199*98*38mm
重量 0.66Kgs
安全标准 满足UL1012要求
EMC标准 满足FCC部分15J条件 等级B
注:1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。
  2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
  3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。
  4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
  5、负载稳定度测试:负载从0%到100%。
